云一体机 | 云一体机-H510-BIOS通用设置

机器型号：OX21U-428 H510主板

BIOS版本：JRKLC1.14 X64

BIOS设置进入按键：DELETE

快速启动菜单进入按键：F11

BIOS登入密码 vdiadmin

二、BIOS界面截图及设置

BIOS登入密码界面

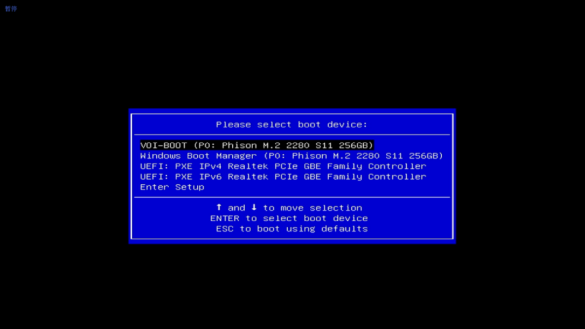

快速启动菜单界面

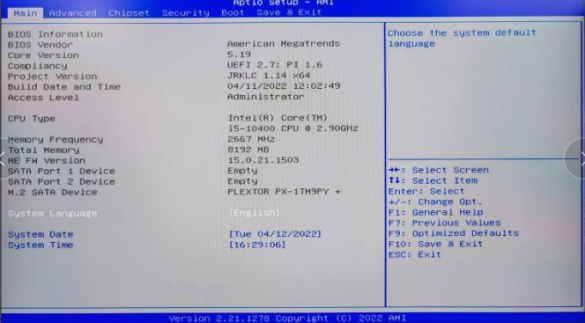

BIOS主界面

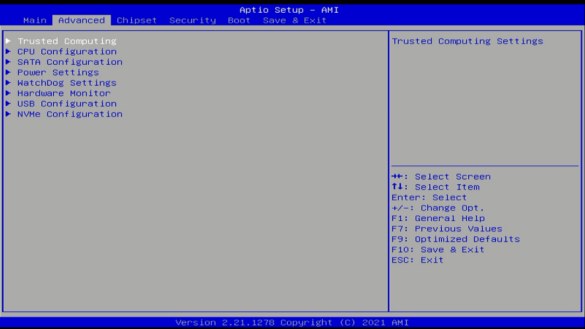

Advanced界面

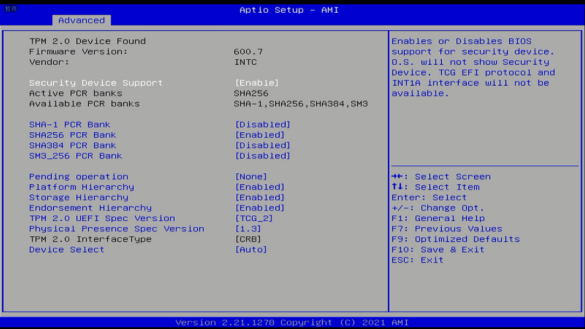

可信计算

Advanced---Trusted Computing界面

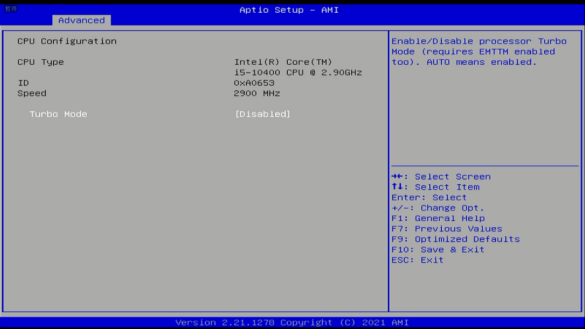

CPU相关配置

Advanced---CPU Configuration界面

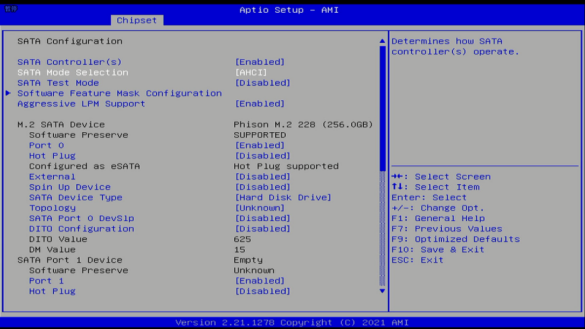

设置硬盘模式为AHCI

Advanced---SATA Configuration-SATA Mode Selection---AHCI

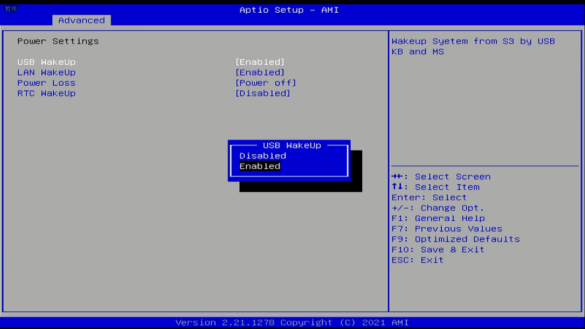

USB唤醒睡眠设备：符合ACPI标注的系统都可唤醒

Advanced---Power Settings---USB Wakeup

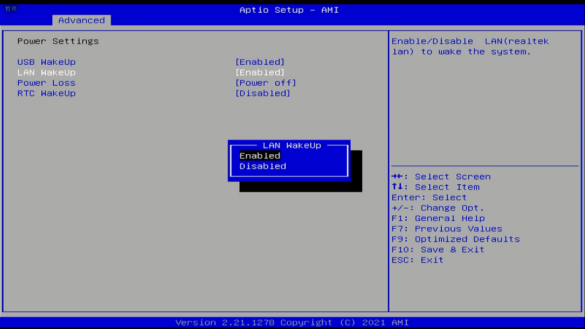

设置网络唤醒

Advanced---Power Settings---LAN Wakeup

设置上电自启

Advanced---Power Settings---Power Loss

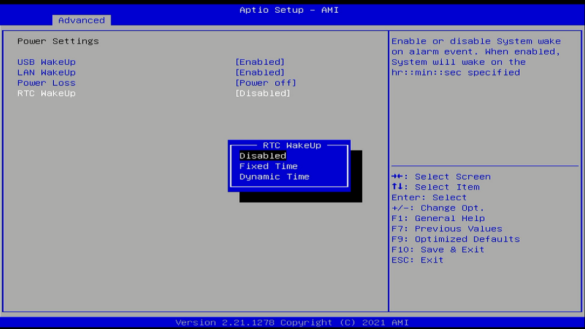

设置定时开关机

Advanced---Power Settings---RTC WakeUp

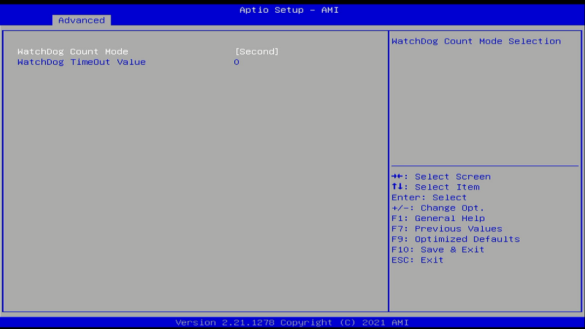

看门狗设置

Advanced---WatchDog Settings

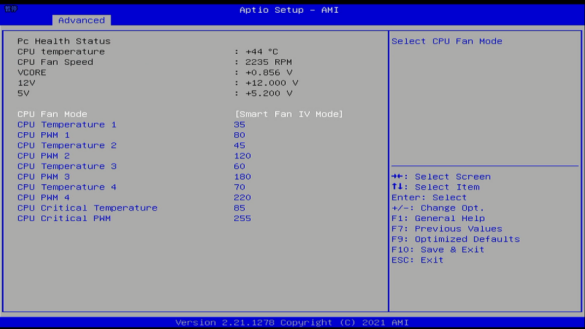

硬件配置/调节风扇转速

Advanced---Hardware Monitor

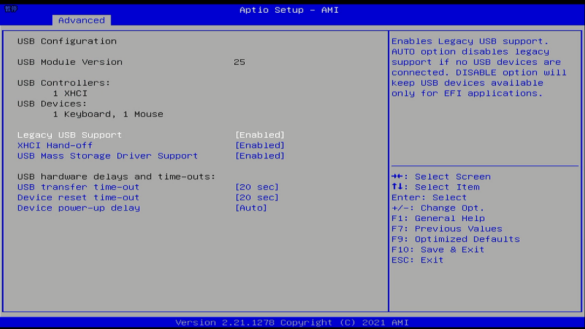

USB配置

Advanced---USB Configuration

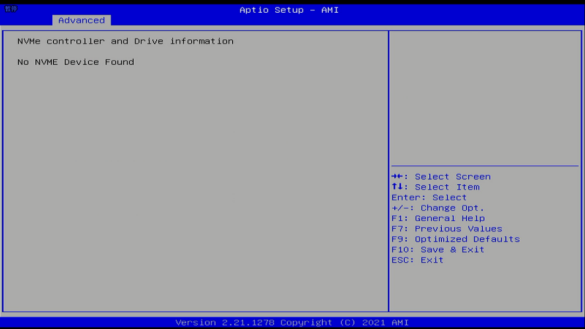

NVME配置

Advanced---NVMe Configuration

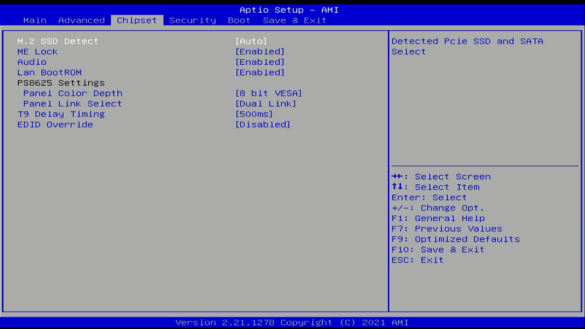

Chipset界面

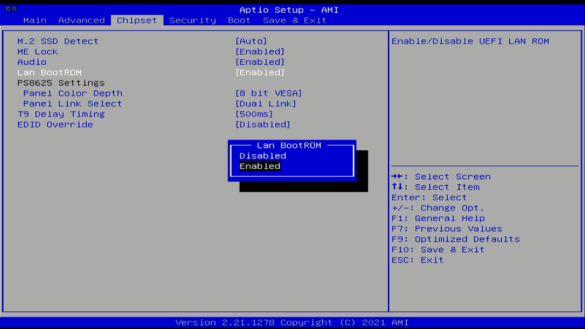

开启IPV4

Chipset---Lan BootRom

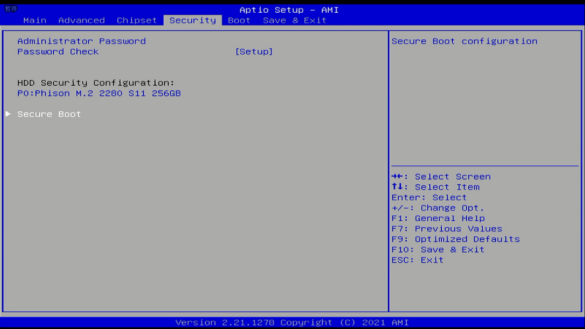

Securty界面

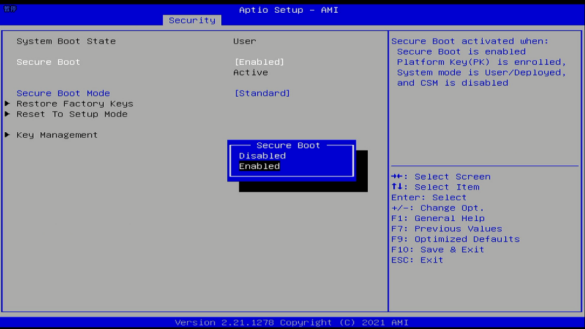

设置安全启动关闭/开启

Securty---Secure Boot

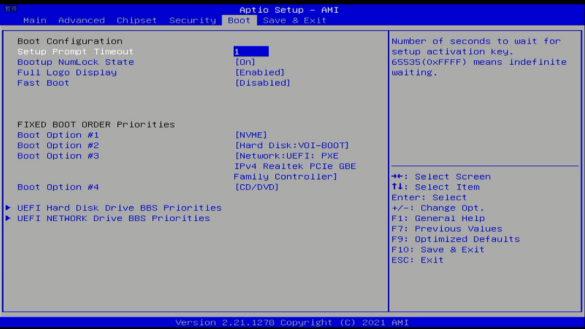

Boot界面

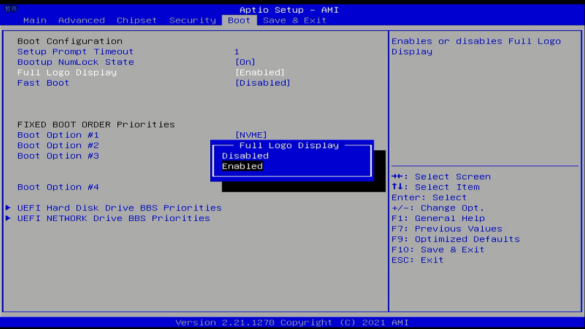

设置开机LOG关闭/开启

Boot---Full Logo Display

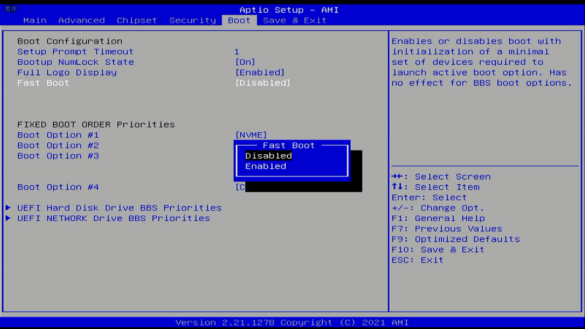

设置快速启动关闭/开启

Boot---Fast Boot

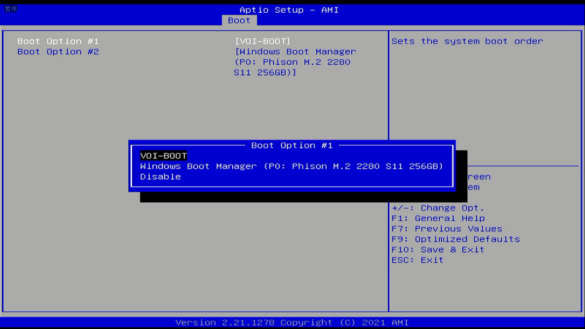

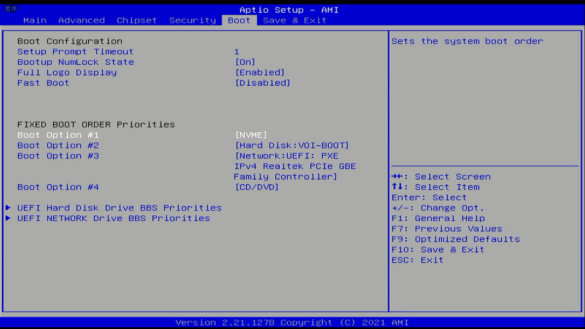

设置引导顺序优先级

Boot---FIXED BOOT ORDER Priorities

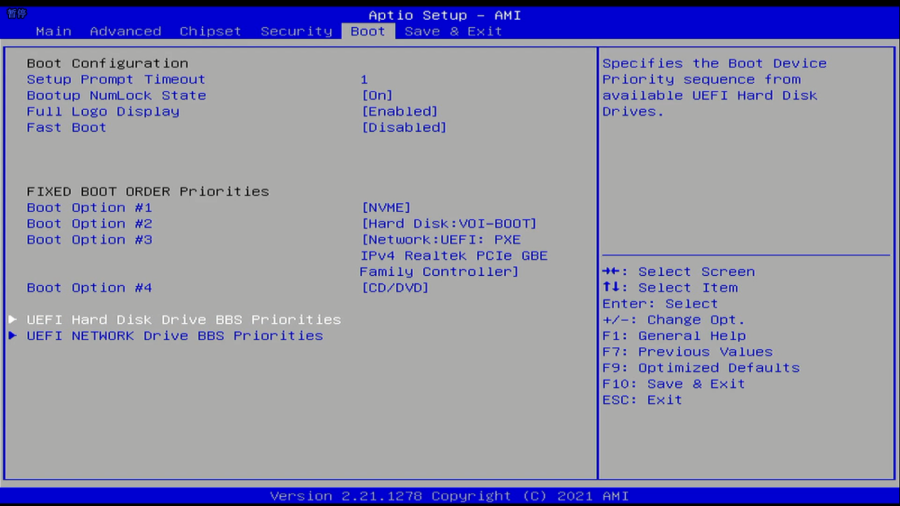

设置UEIF引导顺序优先级

Boot---UEFI Hard Disk Drive BBS Priorities

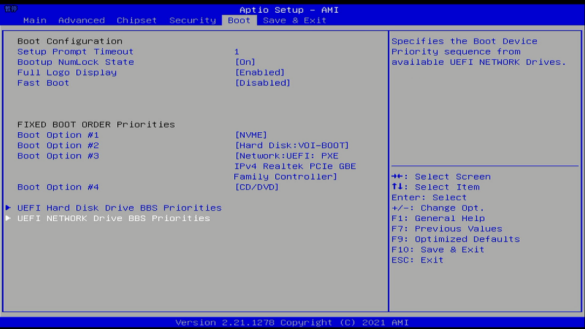

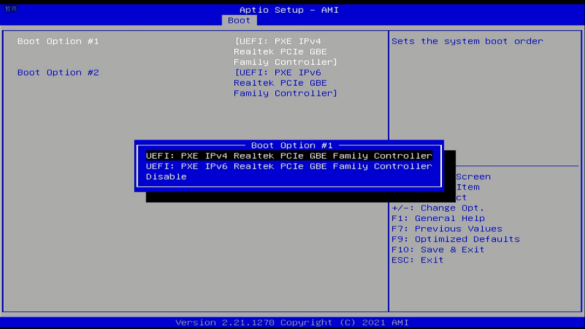

设置IPV4/IPV6启动顺序优先级

Boot---UEFI NETWORK Drive BBS Priorities

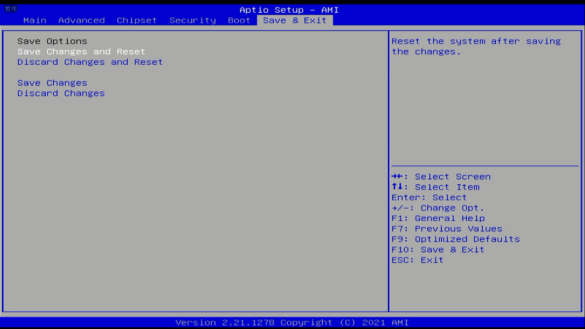

保存、重置选项

Save&Exit

三、辅助键说明

F1:General Help帮助

F7:Previos Values前一次设置值

F9:Optimized Defaults 默认优化设置

F10:Save & Exit保存/退出

ESC: Exit 退出
